Connettori Stäubli MC4 per misure

 Perchè un componente così piccolo è cosi importante 4,5Mb

Catalogo Stäubli completo 4,5Mb

 Estratto pagina 47 connettori Stäubli MC4 VOLANTI con contatto dorato 0,1Mb

 Istruzioni MA260 crimpatura 0,7Mb

	32.0044 Femmina volante (più) con contatto dorato, senza linguette di blocco, per cavi 2,5/4 mm2 ø est 5,9÷8,8 mm H1004352
	32.0045 Maschio volante (meno) con contatto dorato, senza linguette di blocco, per cavi 2,5/4 mm2 ø est 5,9÷8,8 mm H1004353 Confezionamento su ordine

 Estratto pagina 46 cavetti Stäubli MC4 con connettori per strumenti di misura 0,15Mb

Cavo lunghezza 150 cm intestato con connettore femmina Stäubli MC4 positivo da un lato e con connettore Ø 4 mm dall'altro lato per strumenti di misura.

Codici:

32.1198-15021 colore nero (codice Heliant 1004354)

32.1198-15023 colore blu (codice Heliant n.d.)

32.1198-15029 colore bianco (codice Heliant n.d)

Cavo lunghezza 150 cm intestato con connettore maschio Stäubli MC4 negativo da un lato e con connettore Ø 4 mm dall'altro lato per strumenti di misura.

Codici:

32.1199-15021 colore nero (codice Heliant 1004535)

32.1199-15022 colore rosso (codice Heliant 1004355)

Confezionamento su ordine

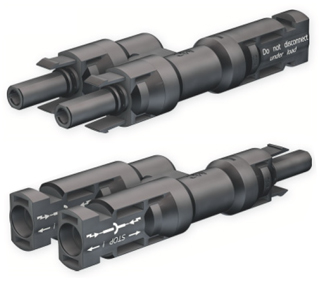

 Estratto pagine 38/39 Stäubli MC4 PARALLELATORI 1,5Mb

Sono utilizzati nei sistemi di verifica per collegare lo strumento di misura in sicurezza alla stringa collegata all'inverter per analizzarla durante il funzionamento.

	32.0018 Parallelatore femmina volante (meno) H1002660
	32.0019 Parallelatore maschio volante (più) H1002661 Confezionamento su ordine

 Estratto pagina 49 Stäubli MC4 TAPPI 0,1Mb

	32.0716 Tappo femmina Stäubli per connettori MC4 positivi H1003581
	32.0717 Tappo maschio Stäubli per connettori MC4 negativi H1003582 Confezionamento 25 coppie
