Estratto pagine 20/21/22/23 Stäubli MC4-EVO2 VOLANTI 221031 0,19Mb
Estratto pagine 2/3/4/5 Stäubli MC4-EVO2 VOLANTI 240222 0,19Mb
Manuale istruzioni di montaggio connettori EVO2 MA298 1,75Mb
Questo documento contiene i codici che andranno a sostituire gli attuali codici, con la differenza fisica dell'eliminazione del "ponticello" che consente lo sgancio dei connettori solo con utensile specifico.
| Attuali | Introdotti gradualmente |
 |
 |
Certificazione 1500V Stäubli MC4-EVO2 VOLANTI 09Mb
| Coppia codici con "ponticello" (esauriti) | |
 |
32.0086 Femmina volante (più) |
 |
32.0087 Maschio volante (meno) Confezionamento 50 coppie |
| Coppia codici senza "ponticello" (disponibili) | |
|
32.0316 Femmina volante (più) |
|
32.0317 Maschio volante (meno) Confezionamento 50 coppie |
| Coppia codici con "ponticello" (esauriti) | |
|
32.0088 Femmina volante (più) |
|
32.0089 Maschio volante (meno) Confezionamento 50 coppie |
| Coppia codici senza "ponticello" (disponibili) | |
|
32.0320 Femmina volante (più) |
|
32.0321 Maschio volante (meno) Confezionamento 50 coppie |
| Coppia codici con "ponticello" (esauriti) | |
|
32.0092 Femmina volante (più) |
|
32.0093 Maschio volante (meno) Confezionamento 50 coppie |
| Coppia codici senza "ponticello" (disponibili) | |
|
32.0324 Femmina volante (più) |
|
32.0325 Maschio volante (meno) Confezionamento 50 coppie |
Estratto pagine 10-11-12-13 Stäubli MC4-EVO2 da PARETE 0,18Mb Certificazione 1500V Stäubli MC4-EVO2 da PARETE 0,9Mb
 |
32.0346 Femmina da pannello (più) |
 |
32.0347 Maschio da pannello (meno) Confezionamento 25 coppie |

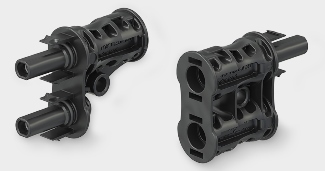

Connettori Stäubli MC4EVO2 PARALLELATORI RIGIDI 0,8Mb
Connettori Stäubli MC4EVO2 ISTRUZIONI DI MONTAGGIO 2,3Mb
 |
32.0196 Parallelatore femmina volante (meno) H1004522 |
 |
32.0197 Parallelatore maschio volante (più) H1004523 Confezionamento 25 coppie 50 coppie |

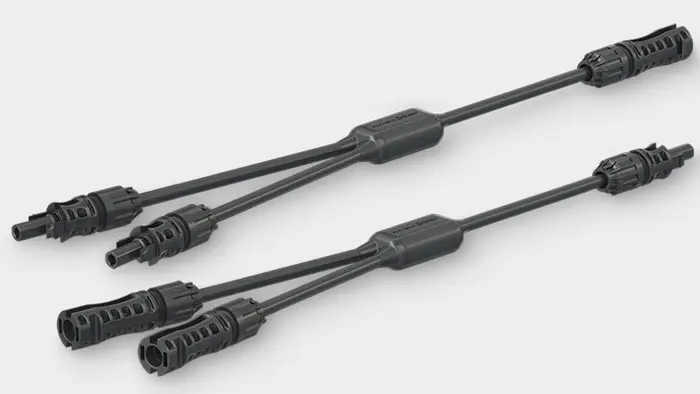

Connettori Stäubli MC4EVO2 PARALLELATORI FLEX 0,375Mb
 |
32.0333 Parallelatore femmina volante (più) H1004524 |
 |
32.0334 Parallelatore maschio volante (meno) H1004525 Confezionamento su ordine |

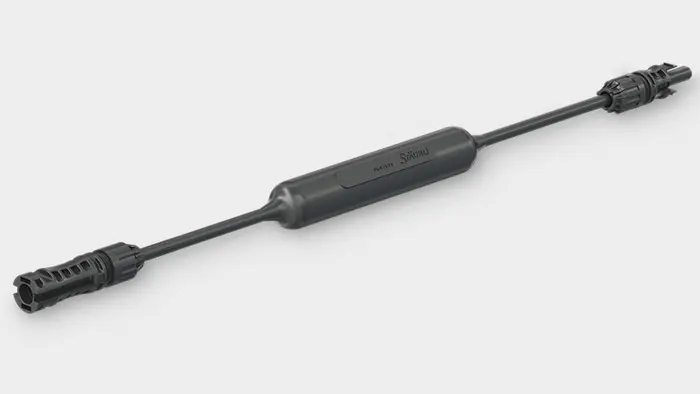

Fusibili in linea Stäubli MC4EVO2 3,00Mb
 |
32.0326 Fusibile in linea 4A 1500V H1004895 |
|
32.0327 Fusibile in linea 5A 1500V H1004894 |
|
32.0328 Fusibile in linea 6A 1500V H1004893 |
|
32.0399 Fusibile in linea 10A 1500V H1005186 |
|
32.0329 Fusibile in linea 15A 1500V H1004653 |
|
32.0330 Fusibile in linea 20A 1500V H1004652 |
|
32.0331 Fusibile in linea 25A 1500V H1005184 |
|
32.0332 Fusibile in linea 30A 1500V H1005185 Confezionamento su ordine |
Estratto pagina 49 Stäubli MC4 TAPPI 0,1Mb
 |
32.0716 Tappo femmina Stäubli per connettori MC4 positivi H1003581 |
 |
32.0717 Tappo maschio Stäubli per connettori MC4 negativi H1003582 Confezionamento 25 coppie |
Quale connettore Stäubli MC4 EVO2 volante devo utilizzare ?
Dipende dalla sezione e diametro del cavo da intestare.
Riportiamo in tabella le schede tecniche dei principali produttori di cavi per impianti fotovoltaici, il relativo codice di connettore adatto al cavo è dedotto dal diametro del cavo riportato sulla scheda tecnica.
E' doveroso però segnalare che i diametri reali dei cavi sono normalmente inferiori a quelli che vengono riportati sulla scheda del produttore, in cui viene indicato il "diametro esterno massimo dell'isolante".
Misurare il diametro del cavo con il calibro sarebbe buona prassi, e di conseguenza utilizzare il corretto connettore per eseguire l'assemblaggio a regola d'arte che garantisca la tenuta del pressacavo senza rischi di infiltrazioni di umidità.
|
Produttore |
Sezione conduttore |
Diametro esterno |
Connettori adatti |
Scheda |
|---|---|---|---|---|
|
4 mmq |
Ø 5,3 mm |
32.0316/32.0317 |
|
|
|
6 mmq |
Ø 6,0 mm |
32.0316/32.0317 |
||
|
10 mmq |
Ø 7,3 mm |
32.0324/32.0325 |
||
|
Hikra® |
4 mmq |
Ø 5,4 mm |
32.0316/32.0317 |
|
|
6 mmq |
Ø 6,0 mm |
32.0316/32.0317 |
||
|
10 mmq |
Ø 7,2 mm |
32.0324/32.0325 |
||
|
Irce srl |
4 mmq |
Ø 5,7 mm |
32.0316/32.0317 |
|
|
6 mmq |
Ø 6,2 mm |
32.0316/32.0317 |
||
|
10 mmq |
Ø 7,2 mm |
32.0324/32.0325 |
||
|
Elettro Brescia Spa |
4 mmq |
Ø 5,4 mm |
32.0316/32.0317 |
|
|
6 mmq |
Ø 6,0 mm |
32.0316/32.0317 |
||
|
10 mmq |
Ø 7,0 mm |
32.0324/32.0325 |
||
|
Enco srl |
4 mmq |
Ø 5,4 mm |
32.0316/32.0317 |
|
|
6 mmq |
Ø 6,2 mm |
32.0316/32.0317 |
||
|
10 mmq |
Ø 7,4 mm |
32.0092/32.0093 |
||
|
Bericacavi |
4 mmq |
Ø 5,6 mm |
32.0316/32.0317 |
|
|
6 mmq |
Ø 6,2 mm |
32.0316/32.0317 |
||
|
10 mmq |
Ø 7,2 mm |
32.0324/32.0325 |
||
|
General Cavi spa |
4 mmq |
Ø 6,6 mm |
32.0320/32.0321 |
|
|
6 mmq |
Ø 7,4 mm |
32.0320/32.0321 |
||
|
10 mmq |
Ø 8,8 mm |
32.0324/32.0325 |
||
|
La Triveneta Cavi |
4 mmq |
Ø 6,6 mm |
32.0320/32.0321 |
|
|
6 mmq |
Ø 7,4 mm |
32.0320/32.0321 |
||
|
10 mmq |
Ø 8,8 mm |
32.0324/32.0325 |
||
|
Pecso |
4 mmq |
Ø 6,6 mm |
32.0320/32.0321 |
|
|
6 mmq |
Ø 7,4 mm |
32.0320/32.0321 |
||
|
10 mmq |
Ø 8,8 mm |
32.0324/32.0325 |
