Estratto pagine 10/11/12/13 Stäubli MC4 VOLANTI 0,15Mb
Certificazione 1000V Stäubli MC4 VOLANTI 1,65Mb
Certificazione 1500V Stäubli MC4 VOLANTI utilizzo in aree ad accesso controllato 0,25Mb
Istruzioni di montaggio connettori MC4 MA231 2,3Mb
 |
32.0014 Femmina volante (più) |
 |
32.0015 Maschio volante (meno) Confezionamento 100 coppie |
|
32.0142 Femmina volante (più) |
|
32.0143 Maschio volante (meno) Confezionamento 100 coppie |
|
32.0016 Femmina volante (più) |
|
32.0017 Maschio volante (meno) Confezionamento 100 coppie |
|
32.0034 Femmina volante (più) |
|
32.0035 Maschio volante (meno) Confezionamento 50 coppie |

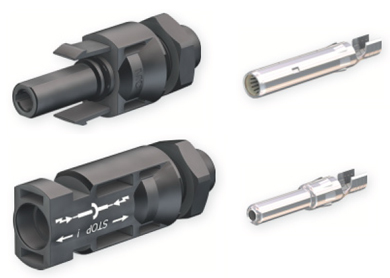

Estratto pagine 30/31 Stäubli MC4 da PARETE 0,15Mb
Certificazione 1250V Stäubli MC4 PARETE 1,60Mb
 |
32.0078 Femmina da pannello (più) |
 |
32.0079 Maschio da pannello (meno) Confezionamento 50 coppie |
 |
32.0107 PIN di ricambio femmina |
 |
32.0507 PIN di ricambio maschio Confezionamento 50 coppie |
Estratto pagina 38/39 Stäubli MC4 PARALLELATORI 0,15Mb
 |
32.0018 Parallelatore femmina volante |
 |
32.0019 Parallelatore maschio volante Questa coppia di articoli è fuori produzione, sostituita dai parallelatori MC4EVO2 |
Estratto pagina 49 Stäubli MC4 TAPPI 0,1Mb
 |
32.0716 Tappo femmina Stäubli per connettori MC4 positivi H1003581 |
 |
32.0717 Tappo maschio Stäubli per connettori MC4 negativi H1003582 Confezionamento 25 coppie |
Quale connettore Stäubli MC4 volante devo utilizzare ?
Dipende dalla sezione e diametro del cavo da intestare.
Riportiamo in tabella le schede tecniche dei principali produttori di cavi per impianti fotovoltaici, il relativo codice di connettore adatto al cavo è dedotto dal diametro del cavo riportato sulla scheda tecnica.
E' doveroso però segnalare che i diametri reali dei cavi sono normalmente inferiori a quelli che vengono riportati sulla scheda del produttore, in cui viene indicato il "diametro esterno massimo dell'isolante".
Misurare il diametro del cavo con il calibro sarebbe buona prassi, e di conseguenza utilizzare il corretto connettore per eseguire l'assemblaggio a regola d'arte che garantisca la tenuta del pressacavo senza rischi di infiltrazioni di umidità.
|
Produttore |
Sezione conduttore |
Diametro esterno |
Connettori adatti |
Scheda |
|---|---|---|---|---|
|
4 mmq |
Ø 5,3 mm |
32.0014/32.0015 |
|
|
|
6 mmq |
Ø 6,0 mm |
32.0142/32.0143 |
||
|
10 mmq |
Ø 7,3 mm |
32.0034/32.0035 |
||
|
Hikra® |
4 mmq |
Ø 5,4 mm |
32.0014/32.0015 |
|
|
6 mmq |
Ø 6,0 mm |
32.0142/32.0143 |
||
|
10 mmq |
Ø 7,2 mm |
32.0034/32.0035 |
||
|
Irce srl |
4 mmq |
Ø 5,7 mm |
32.0014/32.0015 |
|
|
6 mmq |
Ø 6,2 mm |
32.0142/32.0143 |
||
|
10 mmq |
Ø 7,2 mm |
32.0034/32.0035 |
||
|
Elettro Brescia Spa |
4 mmq |
Ø 5,4 mm |
32.0014/32.0015 |
|
|
6 mmq |
Ø 6,0 mm |
32.0142/32.0143 |
||
|
10 mmq |
Ø 7,0 mm |
32.0034/32.0035 |
||
|
Enco srl |
4 mmq |
Ø 5,4 mm |
32.0014/32.0015 |
|
|
6 mmq |
Ø 6,2 mm |
32.0142/32.0143 |
||
|
10 mmq |
Ø 7,4 mm |
32.0034/32.0035 |
||
|
Bericacavi |
4 mmq |
Ø 5,6 mm |
32.0014/32.0015 |
|
|
6 mmq |
Ø 6,2 mm |
32.0142/32.0143 |
||
|
10 mmq |
Ø 7,2 mm |
32.0034/32.0035 |
||
|
General Cavi spa |
4 mmq |
Ø 6,6 mm |
32.0142/32.0143 |
|
|
6 mmq |
Ø 7,4 mm |
32.0016/32.0017 |
||
|
10 mmq |
Ø 8,8 mm |
32.0034/32.0035 |
||
|
La Triveneta Cavi |
4 mmq |
Ø 6,6 mm |
32.0142/32.0143 |
|
|
6 mmq |
Ø 7,4 mm |
32.0016/32.0017 |
||
|
10 mmq |
Ø 8,8 mm |
32.0034/32.0035 |
||
|
Pecso |
4 mmq |
Ø 6,6 mm |
32.0142/32.0143 |
|
|
6 mmq |
Ø 7,4 mm |
32.0016/32.0017 |
||
|
10 mmq |
Ø 8,8 mm |
32.0034/32.0035 |
